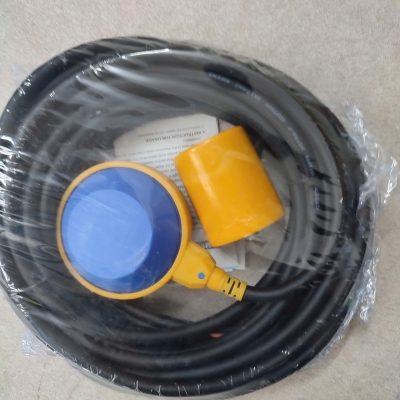

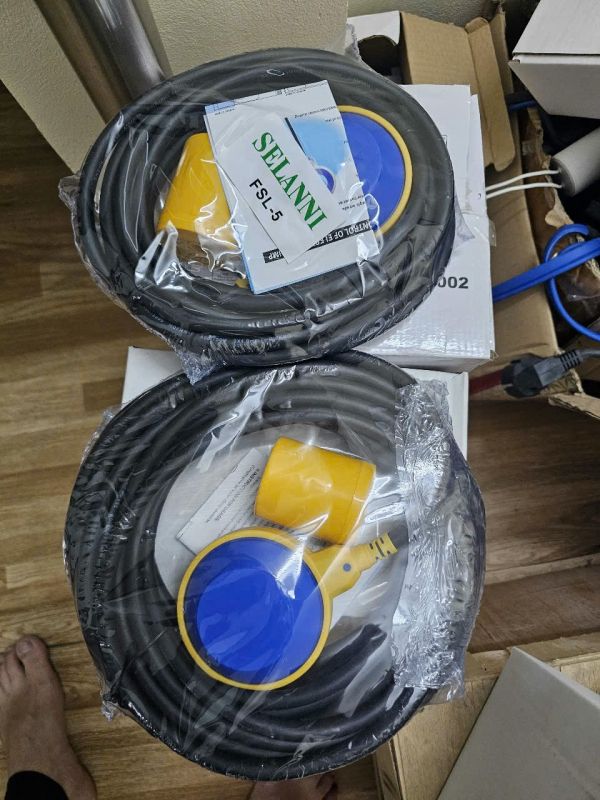

Công tắc phao điện Selanni dài 5m. Model: FSL-5

Phao máy bơm chìm (công tắc phao điện) là thiết bị tự động bật hoặc tắt máy bơm theo mực nước. Phao giúp chống cạn để bảo vệ động cơ khi hết nước và chống tràn khi nước đầy.

Chiều dài từ 5m đến 10m

Nguyên lý và Chức năng

• Chống cạn (Hút nước): Khi nước cạn, phao hạ xuống và ngắt điện để bảo vệ bơm khỏi cháy.

• Chống tràn (Cấp nước): Khi nước đầy dâng lên, phao nổi và ngắt điện máy bơm.

• Cơ chế: Bên trong phao có bi bạc và tiếp điểm điện đóng ngắt theo góc nghiêng của quả phao khi nổi trên mặt nước.

Cách đấu nối dây phao điện cơ bản

• Thường phao có 3 lõi dây chính (Đen, Xanh, Nâu).

• Hút cạn (Chống cạn): Dùng dây Nâu và Đen. Nước lên cao (nổi) thì đóng điện chạy bơm, nước cạn (chìm xuống) thì ngắt.

• Bơm đầy (Chống tràn): Dùng dây Đen và Xanh. Hết nước thì bật bơm, đầy nước thì ngắt.

• Lưu ý: Với máy bơm công suất lớn (trên 2 HP) hoặc bơm 3 pha, bạn phải dùng thêm khởi động từ (contactor) để bảo vệ hệ thống điện.

Khuyến cáo an toàn: Nếu máy bơm của bạn có công suất trên 1.5 kW (2HP) hoặc dùng điện 3 pha (380V), bắt buộc phải dùng phao để điều khiển qua khởi động từ (contactor) chứ không đấu trực tiếp vào máy bơm để tránh gây cháy tiếp điểm phao.

Thông số kỹ thuật cốt lõi đối với điện 220V

• Điện áp hoạt động: Phổ biến từ 220V - 250V AC (50/60Hz). Một số dòng phao cao cấp hỗ trợ dải điện áp rộng từ 12V đến 250V.
• Công suất chịu tải: Tối đa 1HP - 2HP (máy bơm dưới 1.5 kW) nếu đấu nối trực tiếp.
• Dòng điện định mức: Dao động từ 10A đến 15A (tải thuần trở) và khoảng 4A - 8A (tải động cơ).
• Cấp bảo vệ chống nước: Tiêu chuẩn IP68 (hoàn toàn chống nước, ngâm sâu liên tục).

LƯU Ý KHI XỬ DỤNG PHAO VỚI ĐIỆN 380V

Không được đấu trực tiếp phao vào nguồn điện 380V (3 pha) để chạy máy bơm. Hầu hết các loại phao bơm chìm thông thường chỉ chịu được điện áp tối đa 250V AC. Nếu cấp thẳng điện 380V qua phao, tiếp điểm bên trong sẽ bị phóng điện gây chập cháy, nổ phao ngay lập tức và cực kỳ nguy hiểm.

Tuy nhiên, bạn hoàn toàn dùng được phao cho hệ thống 380V bằng cách biến phao thành thiết bị điều khiển gián tiếp thông qua Khởi động từ (Contactor).

Sơ đồ nguyên lý hoạt động an toàn

1. Mạch động lực (380V): Nguồn điện 3 pha 380V đi qua át-tô-mát (MCCB/MCB) → Qua các tiếp điểm động lực của Khởi động từ → Đến máy bơm chìm 3 pha.
2. Mạch điều khiển (220V hoặc 24V): Bạn trích 1 pha lửa (220V) và 1 pha mát (hoặc dùng biến áp hạ nguồn xuống 24V để tuyệt đối an toàn) → Đi qua dây phao → Cấp nguồn vào cuộn hút (Coil) của Khởi động từ.
